歡迎光臨俊美琪粉末涂料網(wǎng)站，服務熱線：0757-85686365
Language: English
在線客服
20世紀80年代至今，粉末涂料作為環(huán)境友好型涂料的一種日益被涂料與涂裝行業(yè)人士所認可。
特別是近年來，環(huán)保與可持續(xù)發(fā)展要求急速上升。無論從政府法規(guī)還是行業(yè)趨勢，低揮發(fā)分及無揮發(fā)分涂料都將成為涂料行業(yè)整體發(fā)展的主要方向。
但隨著多年的發(fā)展，粉末涂料的諸多弊端也始終困擾著從業(yè)者，其中最為重要便是物料的分散。
分散性在涂料行業(yè)是一個老生常談的問題，而粉末涂料的物料分散較差。主要原因在于涂料中無溶劑，在熔融條件下進行擠壓式混煉分散，且時間很短。
物料間粒徑、粘度、吸汕量等指標差異很大，達到充分的潤濕、包覆及互溶難度較大。雖然從工藝、體系粘度等方面已作出較大改善，在涂料性能方面提升并不多。
近些年出現(xiàn)了一些預處理復合材料在這方面指出了另一條出路，使得涂料性能改善有了更多種的選擇。
一、表面包覆技術的應用
此類原料較為常見，如金屬粉、顏料、填料的包覆等，通過不同包覆材料的選擇能夠帶來更優(yōu)異的性能。
在鋁粉外層包覆二氧化硅或丙烯酸可有效提高其抗氧化性，多層包覆下使鋁粉的戶外使用成為可能。
最新的聚酯包覆型鋁粉依靠外包覆層與底粉更為相近，且避免了吸油量大、帶電與底粉存在差異的缺點。
在僅使用后混的情況下加量，未出現(xiàn)金屬粉與底粉分離情況，且金屬粉效果良好。同時，多層包覆后的鋁粉其閃點也得到了相應的下降，使其使用的安全性得到了提高。
功能填料通過在填料表層包覆不同的有機物料可有效降低填料吸油量，調整使用后涂層的流平與光澤。
使用硬脂酸包覆后的珠光在涂層中能夠得到更好的閃爍效果并減少其用量。
而采用不同有機物進行包覆的碳酸鈣在提高其穩(wěn)定性的前提下也大大改善了表面狀態(tài)，在很多領域得到應用。
顏料的分散在涂料行業(yè)中一直是最為重要的工藝。如何有效破壞小顆粒顏料間的團聚使其穩(wěn)定的分散在涂料體系中也是顏料及設備廠商所研究的重點。
粉末涂料恰恰在此方面與其他種類涂料存在很大差異，過于簡單的工藝和超大的粘度使得顏料分散變得更宏觀。
而目前一種類似于色母粒的預分散顏料能夠有效解決此類難題。先以炭黑為例：

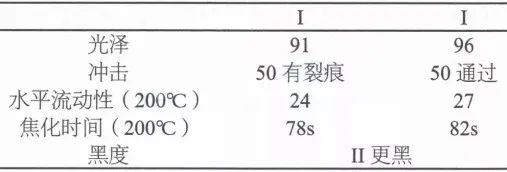

配方中炭黑為德固薩中色素炭黑，而預分散炭黑中該炭黑的有效成分為55％，最終指標對比如下：
可見預分散炭黑在提高炭黑分散性的同時改善了顏料的潤濕，降低其吸油量。所以在低樹脂量配方中有效的改善了涂層的流平和光澤，而更低的量也減小了大量顏料對機械性能的影響。如能夠進一步提高顏料的有效量會是粉末涂料更為鮮艷的福音。
二、功能材料結構的作用
珠光的核決定了其閃爍程度，自然硅到人工硅再到后來的玻璃珠光，我們可以得到不同的變化。
同樣，粒徑的改變在提供物料功能的同時也可以提高粉末的干粉流動性。這些都是一些物理狀態(tài)在粉末中的有效應用。
在做高硬度產(chǎn)品的時候一般我們都會選擇表層增硬和體質增硬兩種途徑。
在體質增硬中最常見的是硅，石英的莫氏硬度可以達到7.5，但我們忽略掉了另一樣高硬度物質，那就是莫氏硬度為9的剛玉，且我國剛玉儲量極大。
剛玉主要成分A1203，從煉鋁所用的白剛玉到最為礦渣的黑剛玉品種眾多，如何有效的提高剛玉在涂料中的分散是其能否應用的關鍵。
采用粒徑5微米以下的一水氧化鋁進行高溫煅燒，能夠得到一種多孔結構的剛玉微粒。在提高了顆粒比表面積的前提下使之與樹脂間的結合力得以提高。
使用黏度略低的固化體系能夠讓體系潤濕進行得更徹底。此類增硬調料在添加量達到40％時，表面鉛筆硬度5H-6H0按GB/T 1768-2006漆膜的耐磨性測定，1kg正壓，10000個循環(huán)的質量損失可控制在100~200mg之間。
三、復合材料的使用
目前應用中的復合材料多為后混工藝，但市場上也開始能夠看到一些工藝更為復雜的功能性材料。
1.安息香包覆的酰胺蠟顆粒
安息香是粉末中應用最為廣泛的除氣劑，但其易黃變、易冒煙的特性也始終為人詬病。替代產(chǎn)品多數(shù)無法到達其有效效果。那么控制更少的加量似乎是目前最佳的選擇。
通過對安息香進行霧化并對酰胺蠟進行包覆，能夠得到更小的顆粒利于物料分散。霧化的同時也增加了安息香的比表面積，使其能夠更高效的分散于涂層樹脂間。
而酰胺蠟在體系中可以提高涂層表面豐滿度并降低粘度改善流平。因提高了安息香的表面積，也使得其用量降低。
通過實驗其加量在0.15％-0.2％可達到涂層50微米無針孔，做到脫氣良好。加量為0·2％的白色Primd體系高光配方其檢測數(shù)據(jù)如下：
2.聚四氟乙烯蠟包覆的聚乙烯蠟蠟顆粒
與前面相似，選用霧化技術使聚四氟乙烯蠟（后簡稱PTFE）對聚乙烯蠟（后簡稱PE蠟）進行包覆，增大PTFE比表面積的同時降低了物料比重，使其具有更好的上浮性。
PTFE的高熔點也能保證其內部PE蠟不會流出并降低漆膜硬度。同時，也有效降低了物料成本。
3.金剛砂包覆的N,N'-乙撐雙硬脂酸酰胺（后簡稱EBS）
EBS在粉末涂料中可作為一種流動助劑和增韌劑，但加量過多會使體系玻璃化溫度急劇降低，在近兩年使用量開始下降。
使用金剛砂與EBS進行復合可以使其在低溫段快速熔融并上浮，在提高涂料流動性的同時更好的是金剛砂分布在涂層表面，提高涂層表面硬度。EBS良好的柔韌性也能彌補金剛砂所帶來的脆性。
在相同配方中加入0.8%PTFE蠟（Ⅰ號配方）、0.5%PTFE包覆PE蠟（Ⅱ號配方）、0.5％金剛砂包覆EBS（Ⅲ號配方）與不加任何增韌助劑的IV號配方對比，最終所得漆膜對比參數(shù)如下：
四、結語
隨著環(huán)保、全意識的加深，粉末涂料作為環(huán)境友好涂料的一種將迎來大發(fā)展的春天。各領域的功能型涂料需求不斷被提出。
加深工藝研究已逐步從設備開始走向涂料生產(chǎn)控制及原材料工藝選擇。更多角度、更多元化提升涂料綜合指標也必然成為粉末行業(yè)未來的發(fā)展趨勢。
